IHF型化工離心泵

產品介紹
性能參數/型號意義
產品結構/安裝尺寸
故障原因及排除方法

產品概述　

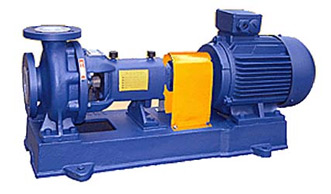

IHF型泵為單級單吸襯氟塑料合金化工離心泵，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高，無毒素分解，使用溫度高，輸送介質溫度為-85℃-200℃。

產品特點

IHF泵的泵體采用金屬外殼內襯聚全氟乙丙烯(F46)，葉輪、泵蓋均采用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用外裝式波紋管機封，封環選用99.9%碳化硅，動環采用四氟填料或碳化硅。該泵具有結構合理，耐腐強，密封性能嚴密，噪音低，壽命長。

工作條件

流量范圍：3～100m 3 /h
揚程范圍：5～80m
轉速n：1450r/min、2900r/min
介質溫度：-50℃～200℃

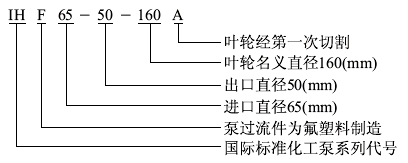

型號意義

性能參數：

型號	進口（mm	出口（mm	電機功率（KW）	流量（m³/h	揚程（m	轉速（r/min	效率（%）	汽蝕余量（m
IHF32-25-125	32	25	1.5	5	20	2900	44	2.3
IHF32-25-125A	32	25	1.1	4.5	16	2900	41	2.3
IHF32-25-160	32	25	2.2	5	32	2900	40	2.3
IHF32-25-160A	32	25	1.5	4.2	28	2900	35	2.3
IHF40-32-125	40	32	2.2	7.5	20	2900	45	2.5
IHF40-32-125A	40	32	1.5	6	16	2900	42	2.5
IHF40-32-160	40	32	2.2	7.5	32	2900	40	2.5
IHF40-32-160A	40	32	1.5	6.8	28	2900	38	2.5
IHF50-32-125	50	32	2.2	12.5	20	2900	54	3
IHF50-32-125A	50	32	1.5	11	16	2900	52	3
IHF50-32-160	50	32	4	12.5	32	2900	48	3
IHF50-32-160A	50	32	3	11.7	28	2900	47	3
IHF50-32-200	50	32	7.5	12.5	50	2900	42	3
IHF50-32-200A	50	32	5.5	11.7	44	2900	40	3
IHF50-32-250	50	32	11	12.5	80	2900	35	3
IHF50-32-250A	50	32	7.5	11.7	70	2900	34	3
IHF65-50-125	65	50	3	25	20	2900	64	3.5
IHF65-50-125A	65	50	2.2	22.3	16	2900	62	3.5
IHF65-50-160	65	50	5.5	25	32	2900	59	3.5
IHF65-50-160A	65	50	4	23.4	28	2900	58	3.5
IHF65-40-200	65	40	11	25	50	2900	54	3.5
IHF65-40-200A	65	40	7.5	23.4	44	2900	53	3.5
IHF65-40-250	65	40	18.5	25	80	2900	50	3.5
IHF65-40-250A	65	40	15	23.3	70	2900	48	3.5
IHF80-65-125	80	65	5.5	50	20	2900	69	4.0
IHF80-65-125A	80	65	4	45	16	2900	68	4.0
IHF80-65-160	80	65	11	50	32	2900	68	4.0
IHF80-65-160A	80	65	7.5	47	28	2900	67	4.0
IHF80-50-200	80	50	15	50	50	2900	64	4.0
IHF80-50-200A	80	50	11	47	44	2900	63	4.0
IHF80-50-250	80	50	30	50	80	2900	50	4.0
IHF80-50-250A	80	50	22	45	70	2900	50	4.0
IHF100-80-125	100	80	11	100	20	2900	75	5.0
IHF100-80-125A	100	80	7.5	89	16	2900	73	5.0
IHF100-80-160	100	80	15	100	32	2900	74	5.0
IHF100-80-160A	100	80	11	93.5	28	2900	73	5.0
IHF100-65-200	100	65	30	100	50	2900	72	5.0
IHF100-65-200A	100	65	22	93.5	44	2900	71	5.0
IHF100-65-250	100	65	37	100	80	2900	69	4.0
IHF100-65-250A	100	65	30	93.5	70	2900	68	4.5
IHF1258-80-160	125	80	30	160	32	2900	70	5.0
IHF125-100-200	125	100	55	200	50s	2900	65	5.0

型號	轉速 r/min	流量Q		揚程 m	效率 %	功率 P		必耐汽蝕余量 (m)
		m3/h	l/s			軸功率	電機功率
		m3/h	l/s			（KW)
IHF32-25-125	2900	3.5	0.97	21	40	0.5	1.5	2.3
		5	1.39	20	44	0.62
		6.5	1.8	18	42	0.76
	1450	1.75	0.49	5.25	37	0.068	0.75	2.3
		2.5	0.69	5	40	0.085
		3.25	0.9	4.5	38	0.105
IHF32-25 -125A	2900	3.1	0.06	17.6	38	0.7	1.1	2.3
		4.5	1.25	16	41	0.48
		5.8	1.61	14.4	40	0.57
IHF32-25-160	2900	3.5	0.97	33	34	0.93	2.2	2.3
		5	1.39	32	40	1.1
		6.5	1.8	30	42	1.26
	1450	1.75	0.49	8.25	30	0.131	0.75	2.3
		2.5	0.69	8	38	0.143
		3.25	0.9	7.5	40	0.166
IHF32-25 -160A	2900	3.1	0.86	29	30	0.81	1.5	2.3
		4.5	1.25	28	35	0.97
		5.8	1.61	26	36	1.14
IHF40-32-125	2900	4.4	1.22	21	40	0.63	2.2	2.5
		6.5	1.8	20	45	0.79
		8.3	2.31	18	43	0.95
	1450	2.2	0.6	5.25	37	0.085	0.75	2.5
		3.25	0.9	5	41	0.108
		4.15	1.15	4.5	40	0.127
IHF40-32 -125A	2900	3.9	1.08	17.6	38	0.49	1.5	2.5
		5.6	1.56	16	42	0.58
		7.4	2.06	14.4	40	0.72
IHF40-32-160	2900	4.4	1.22	33	34	1.16	2.2	2.5
		6.5	1.8	32	40	1.42
		8.3	2.31	30	39	1.71
	1450	2.2	0.6	8.25	33	0.14	0.75	2.5
		2.5	0.9	8	36	0.15
		3.25	1.15	7.5	37	0.18
IHF40-32 -160A	2900	3.9	1.08	29	32	0.96	1.5	2.5
		5.6	1.56	28	38	1.23
		7.4	2.06	26	37	1.41
IHF50-32-125	2900	8.8	1.08	21.5	45	1.15	2.2	3.0
		12.5	1.56	20	54	1.26
		16.3	2.06	17.5	53	1.47
	1450	4.4	1.2	5.37	37	0.17	0.75	3.0
		6.25	1.74	5	46	0.18
		8.15	2.26	4.37	45	0.22
IHF50-32 -125A	2900	8	2.22	17	42	0.88	1.5	3.0
		11	3.05	16	52	0.92
		14.5	4.03	14	51	1.08
IHF50-32-160	2900	8.8	2.44	33	41	1.93	4	3.0
		12.5	3.47	32	48	2.27
		16.3	4.53	30	47	2.84
	1450	4.4	1.2	8.25	31	0.31	0.75	3.0
		6.25	1.74	8	41	0.33
		8.15	2.26	7.5	42	0.39
IHF50-32 -160A	2900	8.2	2.28	29	39	1.16	3	3.0
		11.7	3.25	28	47	1.88
		15.2	4.22	26	46	2.34
IHF50-32-200	2900	8.8	2.44	52	34	3.7	7.5	3.0
		12.5	3.47	50	42	4.1
		16.3	4.53	48	41	5.2
	1450	4.4	1.2	13	25	0.62	1.5	3.0
		6.25	1.74	12.5	33	0.65
		8.15	2.26	12	36	0.74
IHF50-32 -200A	2900	8.2	2.28	45	31	3.24	5.5	3.0
		11.7	11.7	44	40	3.5
		15.2	15.2	42	39	4.45
IHF50-32-250	2900	8.8	8.8	82	27	7.3	11	3.0
		12.5	12.5	80	35	7.8
		16.3	16.3	76	34	10
	1450	4.4	4.4	20.5	20	1.22	2.2	3.0
		6.25	6.25	20	27	1.26
		8.15	8.15	19	30	1.4
IHF50-32 -250A	2900	8.2	8.2	71	25	4.53	7.5	3.0
		11.7	11.7	70	34	6.56
		15.2	15.2	68	33	8.52
IHF65-50-125	2900	17.5	17.5	21.5	56	1.83	3	3.5
		25	25	20	64	2.13
		32	32	17.5	63	2.42
	1450	8.72	8.75	5.37	45	0.28	0.75	3.5
		12.5	12.5	5	57	0.3
		16	16	4.37	58	0.33
IHF65-50 -125A	2900	15.6	15.6	17	53	1.36	2.2	3.5
		22.3	22.3	16	62	1.57
		29	29	14	61	1.79
IHF65-50-160	2900	17.5	17.5	33	50	3.15	5.5	3.5
		25	25	32	59	3.69
		32	32	27.5	57	4.2
	1450	8.75	8.75	8.25	40	0.49	1.1	3.5
		12.5	12.5	8	53	0.51
		16	16	6.87	51	0.59
IHF65-50 -160A	2900	16.4	16.4	29	48	2.7	4	3.5
		23.3	23.3	28	58	3.1
		30.4	30.4	24	56	3.54
IHF65-40-200	2900	17.5	17.5	52	45	5.5	11	3.5
		25	25	50	54	6.3
		32	32	45.5	54	7.35
	1450	8.75	8.75	13	36	0.86	1.5	3.5
		12.5	12.5	12.5	46	0.93
		16	, , , 16	11.4	47	1.05
IHF65-40 -200A	2900	16.4	16.4	46	43	4.3	7.5	3.5
		23.3	23.3	44	53	5
		30.4	30.4	40	52	5.2
IHF65-40-250	2900	17.5	17.5	82	39	10.1	18.5	3.5
		25	25	80	50	10.9
		32	32	76	52	12.74
	1450	8.75	8.75	20.5	32	1.52	3	3.5
		12.5	12.5	20	42	1.62
		16	16	19	44	1.88
IHF65-40 -250A	2900	16.4	16.4	71	36	8.8	15	3.5
		23.3	23.3	70	48	9.3
		30.4	30.4	68	50	11.25
IHF80-65-125	2900	35	35	21.5	64	3.2	5.5	4.0
		50	50	20	69	3.95
		65	65	17	67	4.5
	1450	17.5	17.5	5.37	54	0.47	1.1	4.0
		25	25	5	64	0.53
		32.5	32.5	4.25	62	0.61
IHF80-65 -125A	2900	31	31	17	62	2.3	4	4.0
		45	45	16	68	2.88
		58	58	14	67	3.3
IHF80-65-160	2900	35	35	33	60	5.24	11	4.0
		50	50	32	68	6.41
		65	65	27.5	67	7.27
IHF80-65-160	1450	17.5	4.86	8.25	50	0.78	1.5	4.0
		25	6.9	8	62	0.88
		32.5	9	6.88	61	1
IHF80-65 -160A	2900	31	8.6	29	58	4.1	7.5	4.0
		45	12.5	28	67	5.12
		58	16.1	24	66	5.34
IHF80-50-200	2900	35	9.72	52	52	9.53	15	4.0
		50	13.9	50	64	10.64
		65	18.1	45.5	65	12.39
	1450	17.5	4.86	13	51	1.21	3	4.0
		25	6.9	12.5	59	1.44
		32.5	9	11.38	58	1.74
IHF80-50 -200A	2900	31	8.6	46	50	7.35	11	4.0
		45	12.5	44	63	8.56
		58	16.1	40	62	10
IHF80-50-250	2900	35	9.72	82	40	19.4	30	4.0
		50	13.9	80	50	21.8
		65	18.1	72	51	25
	1450	17.5	4.86	20.5	40	2.4	4	4.0
		25	6.9	20	50	2.7
		32.5	9	18	51	3.12
IHF80-50 -250A	2900	31	8.6	71.5	39	15.4	22	4.0
		45	12.5	70	50	17.6
		58	16.1	63	51	19.9
IHF100-80-125	2900	70	19.4	23	70	6.26	11	5.0
		100	27.8	20	75	7.26
		130	36.1	14	65	7.63
	1450	35	9.7	5.75	65	0.85	1.5	4.5
		50	13.9	5	70	0.97
		65	18	3.5	64	0.98
IHF100-80 -125A	2900	62.6	17.4	18	68	4.5	7.5	5.0
		89	24.7	16	73	5.3
		116	32.2	11	65	5.74
IHF100-80-160	2900	70	19.4	34	68	9.53	15	5.0
		100	27.8	32	74	11.78
		130	36.1	24	65	13.03
	1450	35	9.7	8.5	60	1.35	2.2	4.5
		50	13.9	8	68	1.6
		65	18	6.5	67	1.69
IHF100-80 -160A	2900	65.4	18.2	32	66	8.6	11	5.0
		93.5	26	28	73	9.3
		121	33.6	21	65	10.6
IHF100-65-200	2900	70	19.4	52	64	15.5	30	5.0
		100	27.8	50	72	18.91
		130	36.1	42	71	20.94
	1450	35	9.7	13	60	2.06	4	4.5
		50	13.9	12.5	68	2.5
		65	18	10.5	63	2.95
IHF100-65 -200A	2900	65.4	18.2	46	63	13	22	5.0
		93.5	26	44	71	15.02
		121	33.6	37	70	17.4
IHF100-65-250	2900	70	19.4	87	62	26.6	45	4.0
		100	27.8	80	69	31.6
		130	36.1	68	68	35
	1450	30	8.33	21.2	58	3	5.5	4.5
		50	13.9	20	63	4.3
		60	16.7	18.5	62	4.72
IHF100-65 -250A	2900	65.4	16.2	76.5	60	20.25	37	4.5
		93.5	26	70	68	26.2
		121	33.6	59	67	28

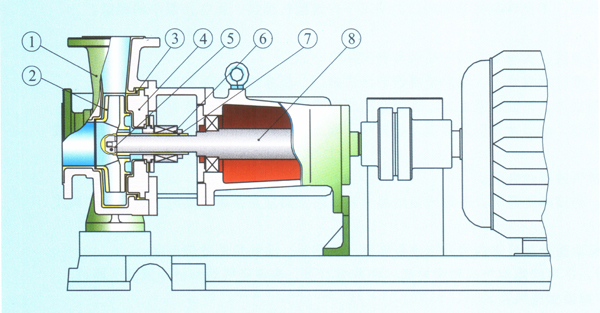

結構圖

序號	部件名稱	序號	部件名稱
1	泵體	7	機封壓蓋
2	葉輪骨架	8	靜環
3	葉輪	9	動環
4	泵體襯里	10	泵軸
5	泵蓋襯里	11	軸承體
6	泵蓋

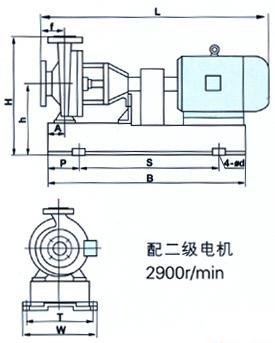

IHF系列氟塑料合金化工離心泵安裝尺寸：

型號 l b s p a w t h h f 4-фd

IHF60-32-125 950 895 595 155 80 395 345 352 212 80 4-ф19

IHF50-32-160 1025 895 595 155 80 395 345 392 232 80 4-ф25

IHF50-32-200 1075 995 655 170 80 450 400 440 260 80 4-ф25

IHF65-50-125 995 895 595 155 80 395 345 352 212 80 4-ф25

IHF65-50-160 1075 998 655 170 80 450 400 392 232 80 4-ф25

IHF65-40-200 1240 1155 730 200 80 500 450 440 260 100 4-ф25

IHF65-40-250 1350 1270 840 215 100 490 440 510 285 100 4-ф24

IHF80-65-125 1095 995 655 170 80 450 400 392 232 100 4-ф25

IHF80-65-160 1240 1155 730 200 80 500 450 440 260 100 4-ф25

IHF80-50-200 1240 1155 730 200 80 500 450 460 260 100 4-ф25

IHF80-50-250 1543 1420 940 240 95 610 550 525 300 125 4-ф24

IHF100-80-125 1240 1140 740 200 95 490 440 440 260 100 4-ф24

IHF100-80-160 1355 1270 840 215 95 490 440 480 280 100 4-ф24

IHF100-65-200 1543 1420 940 240 95 610 540 525 300 100 4-ф24

IHF125-80-160 1543 1420 940 240 95 610 540 525 300 125 4-ф28

IHF125-100-200 1700 1620 1060 290 110 660 600 650 370 125 4-ф28

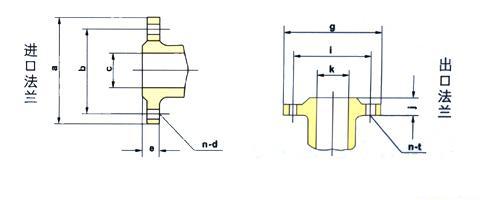

型號	進口法蘭尺寸					出口法蘭尺寸
型號	c	a	b	e	n-Фd	k	g	I	j	n-Фt
IHF50-32-125	50	165	125	20	4-Ф17.5	32	140	100	18	4-Ф17.5
IHF50-32-160	50	165	125	20	4-Ф17.5	32	140	100	18	4-Ф17.5
IHF50-32-200	50	165	125	20	4-Ф17.5	32	140	100	18	4-m16
IHF65-50-125	65	185	145	20	4-Ф17.5	50	165	125	20	4-Ф17.5
IHF65-50-160	65	185	145	20	4-Ф17.5	50	165	125	20	4-Ф17.5
IHF65-40-200	65	185	145	20	4-Ф17.5	40	150	110	18	4-m16
IHF65-40-250	65	185	145	20	4-Ф17.5	40	150	110	18	4-m16
IHF80-65-125	80	200	160	20	4-Ф17.5	65	185	145	20	4-Ф17.5
IHF80-65-160	80	200	160	20	4-Ф17.5	65	185	145	20	4-Ф17.5
IHF80-50-200	80	200	160	20	4-Ф17.5	50	165	125	20	4-m16
IHF80-50-250	80	200	160	20	4-Ф17.5	50	165	125	20	4-m16
IHF100-80-125	100	220	180	22	4-Ф17.5	80	200	165	20	8-m16
IHF100-80-160	100	220	180	22	4-Ф17.5	80	200	165	20	8-Ф17.5
IHF100-65-200	100	220	180	22	4-Ф17.5	65	185	145	20	4-Ф17.5
IHF125-80-160	125	250	210	22	4-Ф18	80	200	160	20	8-Ф17.5
IHF125-100-200	125	250	210	22	4-Ф18	100	220	180	20	8-Ф17.5

IHF型化工離心泵故障原因及排除方法詳見資料下載
